热水工程安装中水泵管路安装注意事项

文章出处:江门蓝冠机电设备工程有限公司 人气:-发表时间:2018-07-25 16:43:00


水泵的安装要考虑到很多因素,其中比较重要的就是管路的安装。泵、管往往是一起使用的,两者需要彼此考虑,相互配合,才能达到好效果。空气能热水工程中水泵的管路在安装中一般会出现哪些失误和需要注意些什么呢?

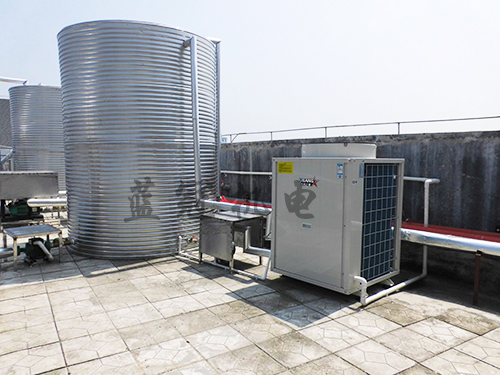

蓝冠机电5P机+5吨水箱 空气能热水工程

蓝冠机电5P机+5吨水箱 空气能热水工程

1、安装进水管路时,水平段水平或向上翘

这样做会使进水管内聚集空气,降低水管和水泵的真空度,使水泵吸水扬程降低,出水量减少。正确的做法是:其水平段应向水源方向稍有倾斜,不应水平,更不得向上翘起。

2、进水管路上用的弯头多

如果在进水管路上用的弯头多,会增加局部水流阻力。并且弯头应在垂直方向转弯,不允许在水平方向转弯,以免聚集空气。

3、水泵进水口与弯头直接相连

这样会使水流经过弯头进入叶轮时分布不均。当进水管直径大于143c水泵进水口时,应安装偏心变径管。偏心变径管平面部分要装在上面,斜面部分装在下面。否则聚集空气,出水量减少或抽不上水,并有撞击声等。若进水管与水泵进水口直径相等时,应在水泵进水口和弯头之间加一直管,直管长度不得小于水管直径的2~3倍。

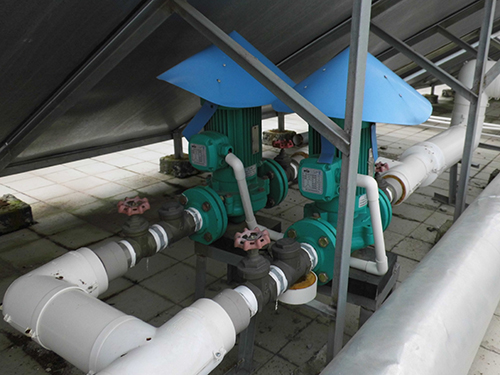

太阳能热水工程 水泵部分

太阳能热水工程 水泵部分

4、装有底阀的进水管末节不是垂直的

如这样安装,阀门不能自行关闭,造成漏水。正确安装方法是:装有底阀的进水管,末节可垂直的。如因地形条件限制不能垂直安装,则水管轴线与水平面夹角应在60°以上。

5、进水管的进水口位置不对

1进水管的进水口离进水池底和池壁距离小于进水口直径。如果池底有泥沙等污物时,进水口离池底的距离小于直径的1.5倍时,会造成抽水时进水不畅或吸进泥沙杂物,堵塞进水口。

2进水管的进水口入水深度不够时,这样会引起进水管周围水面产生漩涡,影响进水,减少出水量。正确的安装方法是:中小型水泵入水深度不得小于300~600mm,大型水泵不得小于600~1000mm。

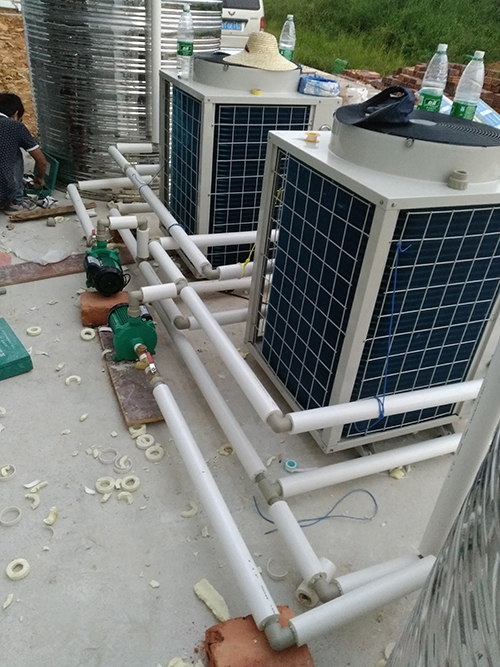

空气能热水工程管道分布

空气能热水工程管道分布

6、出水管口在出水池正常水位以上

如果出水口在出水池正常水位以上,虽增加了水泵扬程,但减少了流量。如因地形条件所限,出水口必须高出出水池水位,则应在管口加装弯头和短管,使水管成为虹吸式,降低出水口高度。



文章来源于公众号:李晓峰


+
